Modos comunes de falla del sensor ABS y guía de solución de problemas

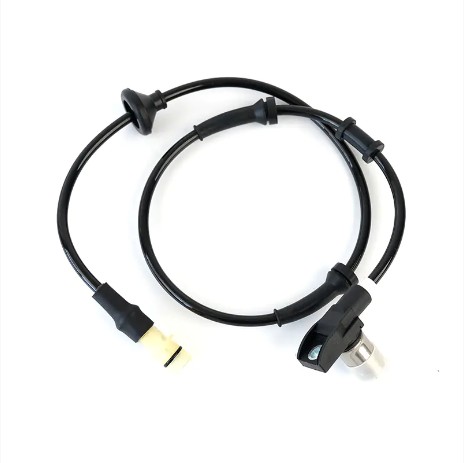

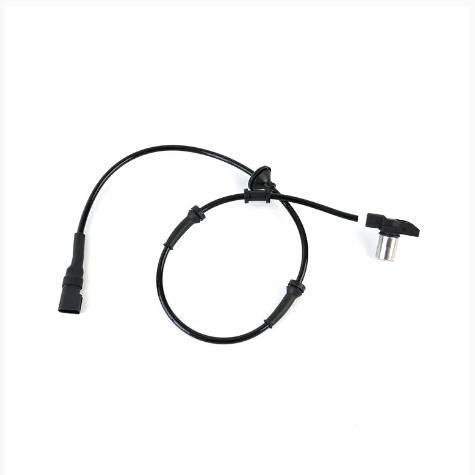

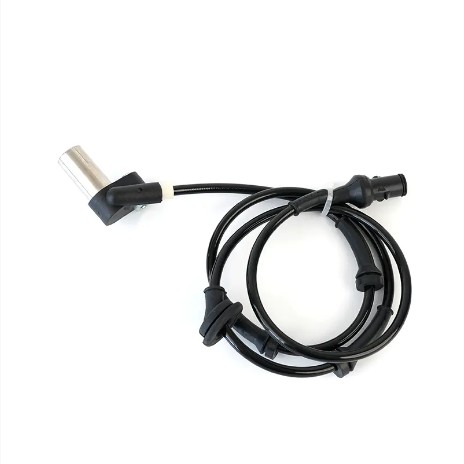

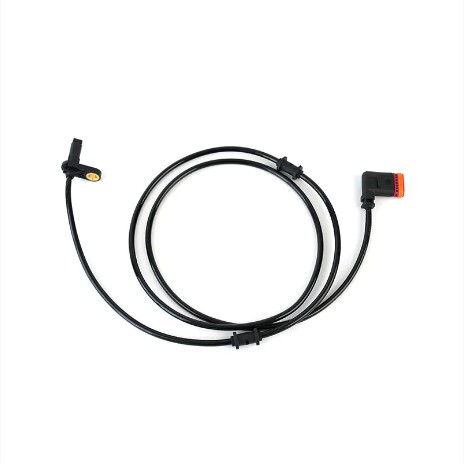

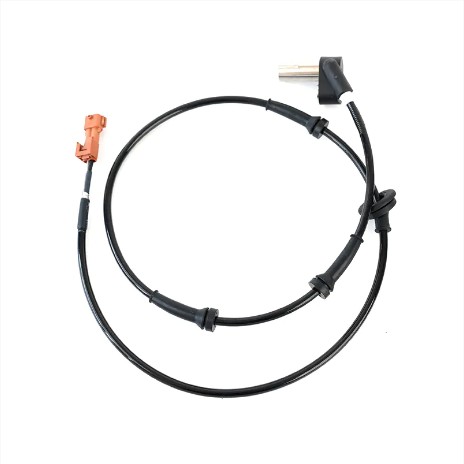

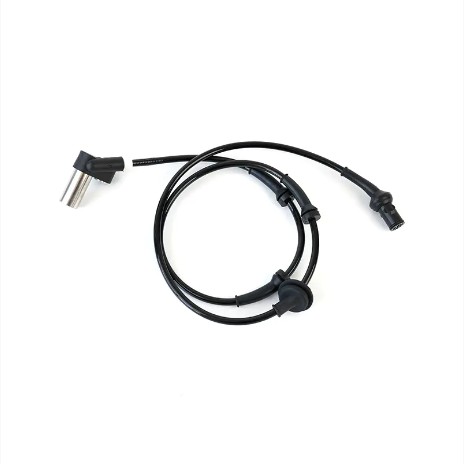

Sensores ABS (sistema de frenos antibloqueo) son componentes de seguridad críticos que monitorean la velocidad de las ruedas y ayudan a prevenir el bloqueo de las ruedas durante el frenado. Los modos de falla más comunes del sensor ABS incluyen daño al mazo de cables, contaminación del anillo reluctor, desalineación del entrehierro y degradación del elemento sensor. – cada uno produce síntomas distintos que pueden diagnosticarse sistemáticamente utilizando un multímetro, osciloscopio o escáner OBD-II. Esta guía analiza cada tipo de falla importante y su correspondiente procedimiento de solución de problemas.

Qué hacen los sensores ABS y por qué fallan

Los vehículos modernos utilizan sensores de velocidad de las ruedas ABS pasivos (reluctancia variable) o activos (efecto Hall). Los sensores pasivos generan una señal de voltaje de CA proporcional a la velocidad de la rueda, mientras que los sensores activos emiten una onda cuadrada digital alimentada por un suministro de 5 V o 12 V. Ambos tipos comunican datos de velocidad de las ruedas al módulo de control ABS a una velocidad de hasta 2.000 pulsos por revolución , lo que permite que el módulo detecte un bloqueo inminente en milisegundos.

Las tasas de falla aumentan significativamente después de 80 000 a 100 000 millas debido al ciclo térmico acumulativo, la exposición a escombros de la carretera y la entrada de humedad. Según datos del mercado de repuestos para automóviles, los sensores ABS representan aproximadamente 25-30% de todas las reparaciones del sistema ABS , lo que los convierte en el componente ABS reemplazado con más frecuencia.

Modos comunes de falla del sensor ABS

1. Daños en el arnés de cableado y el conector

El recorrido del mazo de cables cerca del hueco de la rueda está constantemente expuesto a la flexión, las salpicaduras de la carretera y el calor. Los problemas más frecuentes son:

• El aislamiento del cable está desgastado o cortado, lo que provoca cortocircuitos intermitentes a tierra.
• Pines del conector corroídos que provocan una alta resistencia (por encima 5 ohmios en el circuito de señal suele ser problemático)
• Circuitos abiertos por rotura de cables cerca del cuerpo del conector
• Ingreso de humedad que causa oxidación y salida de señal errática

Este es el causa raíz más común de códigos de falla relacionados con sensores ABS, que representan aproximadamente entre el 40% y el 50% de las fallas relacionadas con sensores.

2. Contaminación o daño del anillo reluctor (anillo de tono)

El anillo reluctor, un anillo dentado montado en el cubo de la rueda, el semieje o la junta homocinética, crea las variaciones del campo magnético que lee el sensor. Los modos de falla incluyen:

• Restos de metal o partículas de hierro. pegarse a los dientes del anillo, provocando picos de señal falsos
• Dientes agrietados o faltantes que generan pérdidas de señal (el módulo ABS ve los pulsos faltantes como una desaceleración rápida)
• Acumulación de óxido en climas extremos, ampliando la brecha de aire efectiva

Incluso un diente faltante o dañado de los 44 a 48 dientes típicos puede desencadenar la activación del ABS durante el frenado normal, una condición peligrosa.

3. Entrehierro excesivo

El espacio de aire entre la punta del sensor y el anillo reluctor generalmente se especifica en 0,2 mm a 1,5 mm dependiendo del vehículo. Cuando el espacio excede las especificaciones (debido al desgaste del cubo, instalación incorrecta o superficie de montaje corroída), la amplitud de la señal cae por debajo del umbral de detección del módulo ABS. Esto provoca:

• No hay señal a bajas velocidades (normalmente por debajo de 5 mph)
• Pérdida de señal intermitente a velocidades de autopista bajo vibración
• Luz de advertencia del ABS con códigos de falla que dependen de la velocidad

4. Falla interna del elemento sensor

El elemento sensor interno (bobina de reluctancia variable o CI de efecto Hall) puede fallar debido a choque térmico, sobretensión o simple envejecimiento. Los signos de falla interna incluyen:

• Resistencia fuera del rango especificado (normalmente 800–2200 ohmios para sensores pasivos)
• Voltaje de salida del sensor activo atascado en 0 V o voltaje de suministro con la rueda girando
• No hay salida de voltaje de CA desde un sensor pasivo cuando se gira lentamente con la mano

5. Interferencia de fuentes magnéticas externas

Los espaciadores de ruedas no originales, los protectores de acero contra el polvo de los frenos o los accesorios magnéticos instalados incorrectamente cerca del sensor pueden dañar la señal. Esto se observa cada vez más en vehículos modificados con suspensión o paquetes de ruedas no originales. Los códigos de falla resultantes suelen ser intermitentes y dependen de la velocidad, lo que los hace particularmente difíciles de diagnosticar sin un análisis de la forma de onda del osciloscopio.

Referencia del código de falla del sensor ABS

Procedimiento paso a paso para solucionar problemas del sensor ABS

Siga estos pasos para aislar eficientemente la causa raíz sin reemplazar piezas innecesariamente.

Paso 1: recuperar y registrar todos los códigos de falla

Conecte un escáner OBD-II capaz de leer códigos de módulos ABS (no solo códigos de motor). Tenga en cuenta si el código es actual (activo) o histórico (almacenado) — Los códigos almacenados sin falla actual sugieren una condición intermitente, lo que apunta a problemas de cableado o entrehierro en lugar de un sensor muerto.

Paso 2: realice una inspección visual

En la rueda afectada:

1. Inspeccione el mazo de cables desde el sensor hasta el conector del chasis en busca de cortes, abrasión o puntos de pellizco.
2. Verifique el conector en busca de corrosión, clavijas dobladas o humedad.
3. Inspeccione visualmente el anillo reluctor en busca de dientes faltantes, grietas o acumulación de desechos pesados.
4. Verifique que el sensor esté completamente asentado en su orificio sin espacios visibles en la brida

Paso 3: Pruebe la continuidad y la resistencia del cableado

Con un multímetro digital:

• Sensor pasivo: Mida la resistencia entre los dos cables de señal en el conector del sensor. Un sensor en buen estado lee dentro del rango especificado por el fabricante, comúnmente entre 800 y 1600 ohmios. Las lecturas de 0 ohmios (corto) o OL/infinito (abierto) indican una falla del sensor.
• Sensor activo: Mida el voltaje de suministro en el conector (encendido encendido, motor apagado); espere 5 V o 12 V en el cable de alimentación. Luego mida el voltaje del cable de señal mientras gira lentamente la rueda con la mano; debe alternar entre aproximadamente 0,5 V y 1,5 V (o 0 V y voltaje de suministro según el diseño).
• Verifique la continuidad del arnés desde el conector del sensor al conector del módulo ABS sin una resistencia mayor que 1–2 ohmios aceptable para el circuito de señal.

Paso 4: verificar el espacio de aire con una galga de espesores

Retire el sensor e inserte una hoja de galga de espesores no magnética entre la punta del sensor y la superficie del anillo reluctor. Compare con las especificaciones específicas del vehículo. La mayoría de los vehículos especifican entre 0,3 y 1,0 mm. . Si el espacio excede el máximo, inspeccione el cojinete de la maza en busca de juego excesivo (axial o radial), que es una causa común de entrehierro variable bajo carga.

Paso 5: Análisis de la forma de onda del osciloscopio

Para fallas intermitentes o sospecha de daño en el anillo reluctor, el análisis de forma de onda es el método de diagnóstico más definitivo. Conecte un osciloscopio de laboratorio al cable de señal del sensor y conduzca el vehículo a más de 20 mph en una carretera o ascensor seguro. Un sensor pasivo sano produce una Forma de onda de CA sinusoidal limpia con amplitud y frecuencia constantes que aumentan con la velocidad. Busque:

• Pérdidas de amplitud: pulsos faltantes o de baja amplitud a intervalos regulares (dientes reluctores dañados o faltantes)
• Caída de señal a 0 V: circuito abierto en el cableado (mueva el arnés mientras observa)
• Forma de onda ruidosa/distorsionada: interferencia electromagnética o residuos en el anillo reluctor
• Para sensores activos: la salida plana alta o plana baja indica falla en el IC del sensor

Paso 6: Compare todas las señales de velocidad de las cuatro ruedas simultáneamente

Muchas herramientas de escaneo avanzadas pueden mostrar en vivo las lecturas de los sensores de velocidad de las cuatro ruedas. En una prueba de manejo en línea recta y a velocidad constante, las cuatro lecturas deben ser dentro de 1 a 2 mph entre sí . Es casi seguro que un sensor que lea constantemente 0 mph, salte erráticamente o lea significativamente más bajo que los demás esté defectuoso o tenga un anillo reluctor dañado.

Resumen de solución de problemas: matriz de síntoma a causa

Consideraciones de calidad y reemplazo

Una vez que se confirma un sensor defectuoso, la calidad del reemplazo es muy importante. Los sensores con especificaciones OEM están diseñados para tolerancias de salida de señal precisas, generalmente ±2% de precisión en todo el rango de temperatura de funcionamiento de -40 °C a 150 °C, lo que garantiza que el módulo ABS reciba el patrón de pulso preciso que espera. Los sensores de baja calidad pueden pasar las pruebas iniciales de banco, pero producen señales marginales que desencadenan fallas intermitentes en cuestión de meses.

Al adquirir sensores ABS de repuesto, busque fabricantes con certificaciones de calidad documentadas y estándares de producción de grado automotriz. Sook de alta tecnología (Jiangsu) Co., Ltd. , establecida en 2015 con un capital registrado de 30,5 millones de yuanes, es un fabricante profesional de sensores ABS OEM y una fábrica de sensores ABS automotrices ODM de China que ofrece más de 1300 SKU de sensores ABS. Sus productos se exportan a Europa y Estados Unidos, y la empresa cuenta con la certificación de empresa de alta tecnología junto con la membresía en la rama de sensores de la Asociación de la industria de instrumentos de China, credenciales que reflejan consistencia en la producción y la ingeniería de calidad. La capacidad de producción anual alcanza los 600.000 sensores de todo tipo.

Después de instalar cualquier sensor de repuesto, siempre:

• Borre todos los códigos de falla del ABS antes de realizar pruebas en carretera
• Verifique que los datos en vivo muestren lecturas de velocidad coincidentes en las cuatro ruedas
• Realice una aplicación de freno a velocidad moderada para confirmar que el ABS no se activa falsamente
• Vuelva a inspeccionar el recorrido del arnés para garantizar que no haya contacto con componentes calientes o en movimiento.

Mantenimiento preventivo para prolongar la vida útil del sensor ABS

Las medidas proactivas durante el servicio de rutina pueden reducir drásticamente las tasas de fallas del sensor ABS:

• Aplique grasa dieléctrica a los conectores del sensor durante cada servicio de frenos; esto por sí solo puede Reducir las fallas por corrosión del conector en más del 60 %. en entornos con mucha humedad o sal en las carreteras
• Inspeccione el recorrido del arnés y los ojales durante las inspecciones de seguridad anuales, especialmente en vehículos conducidos en áreas con mucho uso de sal en la carretera.
• Limpie los anillos reluctores con limpiador de frenos durante el reemplazo del rotor y las pastillas para evitar la acumulación de desechos metálicos.
• Verifique el juego de los cojinetes de la maza en cada rotación de los neumáticos: el juego excesivo es a la vez un problema de seguridad y una de las principales causas de variación del entrehierro.
• Evite el lavado a presión directamente en el conector del sensor y en los puntos de entrada del arnés, lo que puede hacer que el agua pase a través de los sellos
