¿Qué tipos de sensores existen?

Noticias de la industria-

Content

Tipos de sensores: una guía completa

sensoreses son los pilares fundamentales de la automatización, la fabricación, los sistemas automotrices y la infraestructura inteligente modernos. Actualmente se utilizan cientos de tipos de sensores, clasificados en términos generales según la cantidad física que miden. —temperatura, presión, movimiento, luz, proximidad, composición química y más. Comprender qué sensor se adapta a cada aplicación es fundamental para el rendimiento, la seguridad y la rentabilidad del sistema.

estilo de sección="margin-bottom: 40px;">

¿Qué son los sensores, detectores y transductores?

Estos tres términos a menudo se usan indistintamente, pero tienen significados de ingeniería distintos:

  • Sensor : Dispositivo que detecta o mide una cantidad física (temperatura, presión, velocidad, etc.) y la convierte en una señal, generalmente eléctrica, que puede ser leída por un instrumento o sistema de control.
  • Detector : A menudo se usa específicamente para dispositivos de salida binaria, aquellos que indican la presencia o ausencia de algo (por ejemplo, un detector de humo, un interruptor de proximidad). Los detectores son un subconjunto de sensores.
  • transductor : Término más amplio para cualquier dispositivo que convierte energía de una forma a otra. Todos los sensores son transductores, pero no todos los transductores son sensores (por ejemplo, un altavoz convierte la energía eléctrica en sonido pero no es un sensor).

En la práctica, un El sensor de temperatura convierte la energía térmica en un voltaje eléctrico o valor de resistencia. ; Un sensor de velocidad de rueda ABS convierte el movimiento de rotación en una señal de pulso digital utilizada por el sistema de frenado del vehículo.

estilo de sección="margin-bottom: 40px;">

Tipos de sensores, detectores y transductores

Los sensores se clasifican según la propiedad física que miden. A continuación se muestra una descripción general estructurada de las categorías más importantes:

Sensores de temperatura

Entre los tipos de sensores más utilizados a nivel mundial. Los subtipos comunes incluyen termopares (rango: −200 °C a 2300 °C), RTD (precisión ±0,1 °C), termistores (NTC/PTC) y sensores infrarrojos. Sensores de temperatura de los gases de escape (EGT) son fundamentales en los motores diésel y de gasolina: protegen los turbocompresores y los filtros de partículas diésel (DPF) del daño térmico.

Sensores de presión

Convierte la presión mecánica en una señal eléctrica. Los tipos incluyen sensores piezoeléctricos, capacitivos, extensímetros y basados ​​en MEMS. Se utiliza en sistemas de control de presión de neumáticos (TPMS), hidráulica industrial y dispositivos médicos. Los rangos de funcionamiento abarcan desde menos de 1 Pa (micrófonos MEMS) hasta más de 100 000 psi en sistemas industriales de alta presión.

Sensores de movimiento y velocidad

Incluye acelerómetros, giroscopios, tacómetros y sensores de velocidad de las ruedas. Sensores ABS (sistema de frenos antibloqueo) son un excelente ejemplo: miden la velocidad de rotación de cada rueda y envían datos a la ECU a velocidades de hasta 2000 pulsos por revolución, lo que permite una modulación precisa del freno para evitar el bloqueo de las ruedas.

Sensores de proximidad y posición

Detectar la presencia o distancia de un objeto sin contacto físico. Las tecnologías clave incluyen sensores inductivos (detección de metales, rango ≤60 mm), capacitivos (cualquier material), ultrasónicos (hasta 10 m) y magnéticos/efecto Hall. Los sensores de efecto Hall son estándar en la detección de la posición del árbol de levas y del cigüeñal.

Sensores químicos y de gases

Mida la concentración de gases o productos químicos específicos. Sensores de NOx (óxido de nitrógeno) son obligatorios en las normas de emisiones Euro VI y EPA 2010 para vehículos comerciales diésel. Miden la concentración de NOx en las corrientes de escape (normalmente de 0 a 3000 ppm) para controlar los sistemas de reducción catalítica selectiva (SCR) y cumplir los objetivos de emisiones.

Sensores ópticos y de luz

Incluye fotodiodos, fototransistores, sensores de imagen CCD/CMOS y LiDAR. Ampliamente utilizado en ADAS (sistemas avanzados de asistencia al conductor) de automóviles, inspección visual de fábrica y electrónica de consumo.

Sensores de humedad y humedad

Los tipos capacitivos y resistivos son comunes. Se utiliza en sistemas HVAC, agricultura, productos farmacéuticos y salas blancas de semiconductores. Precisión típica: ±2–3% HR.

Sensores de flujo

Mida el caudal de líquidos o gases. Las tecnologías incluyen tipos de turbina, ultrasónicos, Coriolis y de presión diferencial. Se utiliza en tratamiento de agua, oleoductos y gasoductos y sistemas de infusión médica.

Sensores de nivel

Detectar nivel de fluido o sólido en tanques y contenedores. Los métodos incluyen sensores ultrasónicos, de radar, capacitivos y de flotador. Crítico en la gestión de combustible, servicios de agua y procesamiento químico.

estilo de sección="margin-bottom: 40px;">

Lista de sensores

Tipo de sensor Cantidad medida Señal de salida Rango típico
Termopar Temperatura Milivoltios (mV) −200°C a 2300°C
IDT (PT100/PT1000) Temperatura Resistencia (Ω) −200°C a 850°C
Termistor NTC Temperatura Resistencia (Ω) −55°C a 150°C
Sensor de temperatura de escape (EGT) Temperatura (exhaust) Voltaje / CAN Hasta 1000°C
Sensor de NOx Concentración de óxido de nitrógeno señal de bus CAN 0–3000 ppm
Sensor de velocidad de rueda ABS velocidad de rotación Pulso digital / analógico 0-300 kilómetros por hora
Sensor de presión (MEMS) Presión 0–5V / 4–20mA 0–1.000 barras
Sensor de efecto Hall Campo magnético/posición Digital/analógico Varía
Sensor ultrasónico Distancia / nivel Analógico/digital 0,02 a 10 metros
Fotodiodo / LDR Intensidad de la luz Corriente / resistencia Nm al espectro visible
Sensor de humedad capacitivo Humedad relativa Capacitancia / voltaje 0–100 % humedad relativa
Tabla 1: Tipos de sensores comunes con sus cantidades medidas, señales de salida y rangos de operación típicos.

estilo de sección="margin-bottom: 40px;">

Aplicaciones e industrias

Los sensores se implementan en prácticamente todas las industrias modernas. La siguiente tabla asigna sectores clave a los tipos de sensores más críticos para sus operaciones:

Industria Tipos de sensores clave Aplicación de ejemplo
Automotriz ABS, EGT, NOx, MAP, O2, TPMS Control de frenos, cumplimiento de emisiones, gestión del motor.
Automatización Industrial Proximidad, flujo, presión, temperatura. Control de líneas de montaje, supervisión de transportadores, sistemas de fluidos
Petróleo y gas Presión, level, flow, temperature, gas detection Monitoreo de tuberías, detección de fugas, control de boca de pozo.
Dispositivos médicos Presión, temperature, optical, biosensors Monitorización de la presión arterial, detección de glucosa, imágenes.
agricultura Humedad, humedad del suelo, temperatura, luz. Riego de precisión, control climático de invernaderos.
Climatización / Edificio Temperatura, humidity, CO2, motion (PIR) Gestión de energía, monitoreo de la calidad del aire, detección de ocupación.
Aeroespacial y Defensa IMU, presión, tensión, temperatura. Sistemas de control de vuelo, monitoreo de salud estructural.
Tabla 2: Aplicaciones de sensores específicas de la industria y tipos de sensores primarios utilizados.

Sólo en el sector del automóvil, un camión pesado moderno Euro VI puede contener más de 50 sensores individuales , incluidos múltiples sensores EGT a lo largo de la ruta de postratamiento del escape, al menos un sensor de NOx aguas arriba y uno aguas abajo, y cuatro sensores de velocidad de rueda ABS, uno por rueda.

estilo de sección="margin-bottom: 40px;">

Consideraciones industriales

Elegir el sensor adecuado para un entorno industrial va más allá de simplemente coincidir con el tipo de medición. Los ingenieros deben evaluar varios factores críticos:

Durabilidad ambiental

Los sensores industriales deben resistir el polvo, la humedad, las vibraciones y la exposición a productos químicos. Clasificaciones IP67 o IP69K son estándar para sensores utilizados en entornos de lavado o al aire libre. Los sensores de escape de los automóviles deben soportar temperaturas superiores a 800 °C y altas vibraciones durante una vida útil del vehículo de 500.000 km.

Integridad de la señal e interferencia

En entornos eléctricamente ruidosos (cerca de motores, inversores o líneas de alta corriente), los cables de los sensores deben estar blindados. Se prefieren las salidas de señal diferencial (por ejemplo, bucles de corriente de 4 a 20 mA) para cables largos de más de 10 m, ya que son inmunes al ruido de modo común.

Tiempo de respuesta

Las aplicaciones críticas para la seguridad exigen una respuesta rápida. Los sensores ABS, por ejemplo, deben responder en milisegundos; la frecuencia de muestreo de la ECU suele ser de 1 kHz o más. Por el contrario, un sensor de temperatura HVAC de edificio con un tiempo de respuesta de 30 segundos es totalmente adecuado.

Calibración y deriva

Los sensores se desvían con el tiempo debido al envejecimiento, estrés mecánico o contaminación. Sensores de NOx en sistemas SCR requieren validación periódica a través de diagnósticos a bordo (OBD) para mantener el cumplimiento de las emisiones. Los RTD se prefieren a los termopares en aplicaciones de precisión debido a su menor deriva (normalmente <0,1 °C/año frente a 1–2 °C/año para los termopares tipo K).

Cumplimiento normativo

En los mercados automotriz e industrial, los sensores deben cumplir con los estándares relevantes: AEC-Q100 (calificación de IC para automóviles), IATF 16949 (gestión de calidad para automóviles), ATEX o IECEx (atmósferas explosivas) y regulaciones de emisiones de la UE (Euro VI, EPA 2010).

Fiabilidad de cables y conectores

En aplicaciones móviles y automotrices, el conjunto del cable del sensor es tan importante como el propio elemento sensor. Los cables deben resistir la fatiga por flexión, los ciclos térmicos, la exposición al aceite y la corrosión del conector. Muchas fallas de sensores OEM en el campo son atribuibles a la degradación del cable o conector en lugar del elemento sensor en sí.

estilo de sección="margin-bottom: 40px;">

Atributos importantes

Al evaluar cualquier sensor, los siguientes atributos técnicos son los más comúnmente especificados y comparados:

  • Rango de medición : Los valores mínimo y máximo que el sensor puede medir de manera confiable (por ejemplo, −40 °C a 1000 °C para un sensor EGT).
  • Precisión/Error : Desviación del valor real, a menudo expresada como ±% de la escala completa o ±valor absoluto (p. ej., ±1,5°C).
  • Resolución : El cambio más pequeño detectable en la cantidad medida.
  • Sensibilidad : La relación entre el cambio de salida y el cambio de entrada (por ejemplo, mV/°C para un termopar).
  • Tiempo de respuesta : Tiempo para alcanzar un porcentaje definido (normalmente 90 %) de la producción final después de un cambio de entrada escalonada.
  • Rango de temperatura de funcionamiento : El rango de temperatura ambiente dentro del cual el sensor mantiene su rendimiento nominal.
  • Tipo de salida : Salida analógica (voltaje, corriente), digital (pulso, PWM, I²C, SPI, CAN bus) o conmutada.
  • Voltaje de suministro : Normalmente 5 V, 12 V o 24 V CC para sensores industriales; Los sensores automotrices comúnmente usan 5V o 12V.
  • Clasificación IP : Clasificación de protección de ingreso que indica resistencia al polvo y líquidos (por ejemplo, IP67 = inmersión estanca al polvo hasta 1 m).
  • Vida útil / MTBF : Tiempo Medio Entre Fallas; especialmente crítico en sistemas de seguridad y emisiones donde el cumplimiento normativo depende de la confiabilidad del sensor durante la vida útil del vehículo.

estilo de sección="margin-bottom: 40px;">

Principales proveedores de sensores

Fabricantes especializados de OEM/ODM

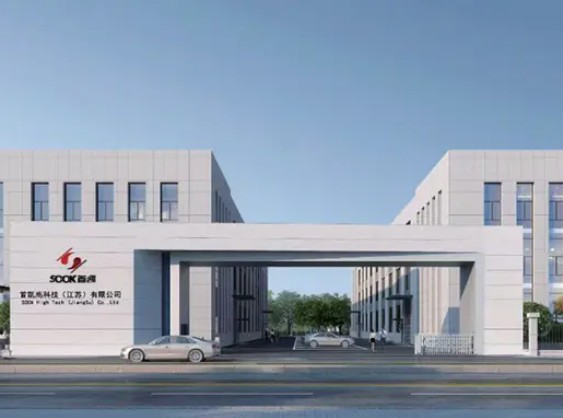

Sook de alta tecnología (Jiangsu) Co., Ltd. , fundada en 2015 con un capital registrado de 30,5 millones de yuanes, es un fabricante profesional de OEM/ODM en China que se especializa en sensores para automóviles inteligentes y aplicaciones industriales. La empresa se centra en el diseño, producción, venta e integración de sensores industriales y automotrices, junto con cables y calentadores para uso industrial.

Sook High Tech ha logrado un Capacidad de producción anual de 600.000 sensores. de diversos tipos, con un portafolio de productos que incluye:

  • 2.000 artículos de sensores de temperatura de escape (EGT)
  • 450 artículos de sensores de NOx para cumplimiento Euro VI / EPA 2010
  • 1.300 artículos de sensores ABS para sistemas de seguridad de vehículos

Estos productos se exportan a Europa y Estados Unidos, cumpliendo con los exigentes requisitos de OEM y del mercado de repuestos. Sook High Tech posee varias certificaciones clave y reconocimientos de la industria, que incluyen:

  • Designación de empresa de alta tecnología
  • Nacional de Ciencia y Tecnología Pequeña y Mediana Empresa
  • Certificación empresarial de software
  • Miembro de la Asociación de Tecnología de Normalización de la Industria de Maquinaria de China
  • Miembro del Consejo de la Asociación de la Industria de Sensores e IoT
  • Miembro del Consejo de la Rama de Sensores de la Asociación de la Industria de Instrumentos de China
  • Miembro del Consejo de la Cámara de Comercio de Importación y Exportación de Jiangsu

estilo de sección="margin-bottom: 40px;">

Categorías de productos relacionados

Los sensores rara vez funcionan de forma aislada: forman parte de ecosistemas de medición y control más amplios. Las categorías de productos relacionados que normalmente se especifican junto con los sensores incluyen:

  • Acondicionadores de señal : Amplifique, filtre o convierta señales sin procesar del sensor en salidas estándar (4–20 mA, 0–10 V).
  • Sistemas de Adquisición de Datos (DAQ) : Hardware multicanal para digitalizar y registrar datos de sensores en aplicaciones de prueba y medición.
  • Transmisores : Empaque un sensor con acondicionamiento de señal y capacidad de transmisión de larga distancia en una sola unidad.
  • Cables y conectores de sensores : Cables blindados, arneses de grado automotriz y conectores resistentes a la intemperie (por ejemplo, conectores Deutsch DT, Bosch). Es fundamental para la confiabilidad del sistema en entornos hostiles.
  • Calentadores y elementos calefactores : Se utiliza junto con sensores en aplicaciones de clima frío (por ejemplo, calentadores de sensores de oxígeno, elementos de precalentamiento de sensores de NOx) para llevar los sensores a la temperatura de funcionamiento rápidamente.
  • Unidades de control / ECU : Procesa las entradas de los sensores y activa las salidas según la lógica programada (unidades de control del motor, módulos de control ABS).
  • Puertas de enlace de IoT : Conecte sensores industriales a plataformas en la nube para monitoreo y análisis remotos.
  • Equipo de calibración : Instrumentos de referencia y baños/hornos de calibración utilizados para verificar la precisión del sensor durante la fabricación y el mantenimiento.

estilo de sección="margin-bottom: 40px;">

Referencias y recursos

Los siguientes estándares, organizaciones y referencias son relevantes para la especificación, prueba y aplicación de sensores:

  • ISO 16750 – Vehículos de carretera: Condiciones ambientales y ensayos de equipos eléctricos y electrónicos.
  • CEI 60068 – Normas de pruebas ambientales para componentes electrónicos y sensores.
  • AEC-Q100/AEC-Q200 – Estándares de calificación del Consejo de Electrónica Automotriz para circuitos integrados y componentes pasivos utilizados en sensores
  • IATF 16949:2016 – Estándar del sistema de gestión de calidad para la producción de automóviles, relevante para la fabricación de sensores.
  • Reglamento Euro VI (CE) nº 595/2009 – Legislación sobre emisiones de la UE que exige el uso de sensores de NOx en vehículos pesados
  • Estándares de motores de servicio pesado EPA 2010 – Estándares federales de emisiones de EE. UU. que requieren SCR y detección de NOx asociada
  • CEI 60529 – Estándar internacional que define las clasificaciones IP (protección de ingreso) para gabinetes de sensores
  • Asociación de la Industria de Instrumentos de China (CIIA) – Organismo industrial que cubre a los fabricantes de sensores en China, incluida la Rama de Sensores.
  • Revista de sensores IEEE – Publicación revisada por pares que cubre los avances en la tecnología de sensores en todas las categorías.
  • Exposición y conferencia de sensores – Evento comercial clave de la industria para la tecnología de sensores, que se celebra anualmente en América del Norte.
  • Grand View Research / Mercados y Mercados – Informes de investigación de mercado sobre la industria global de sensores (valorados en más de 230 mil millones de dólares en 2023 , se prevé que crecerá a una CAGR de ~8 % hasta 2030)
